MBB-Bypass

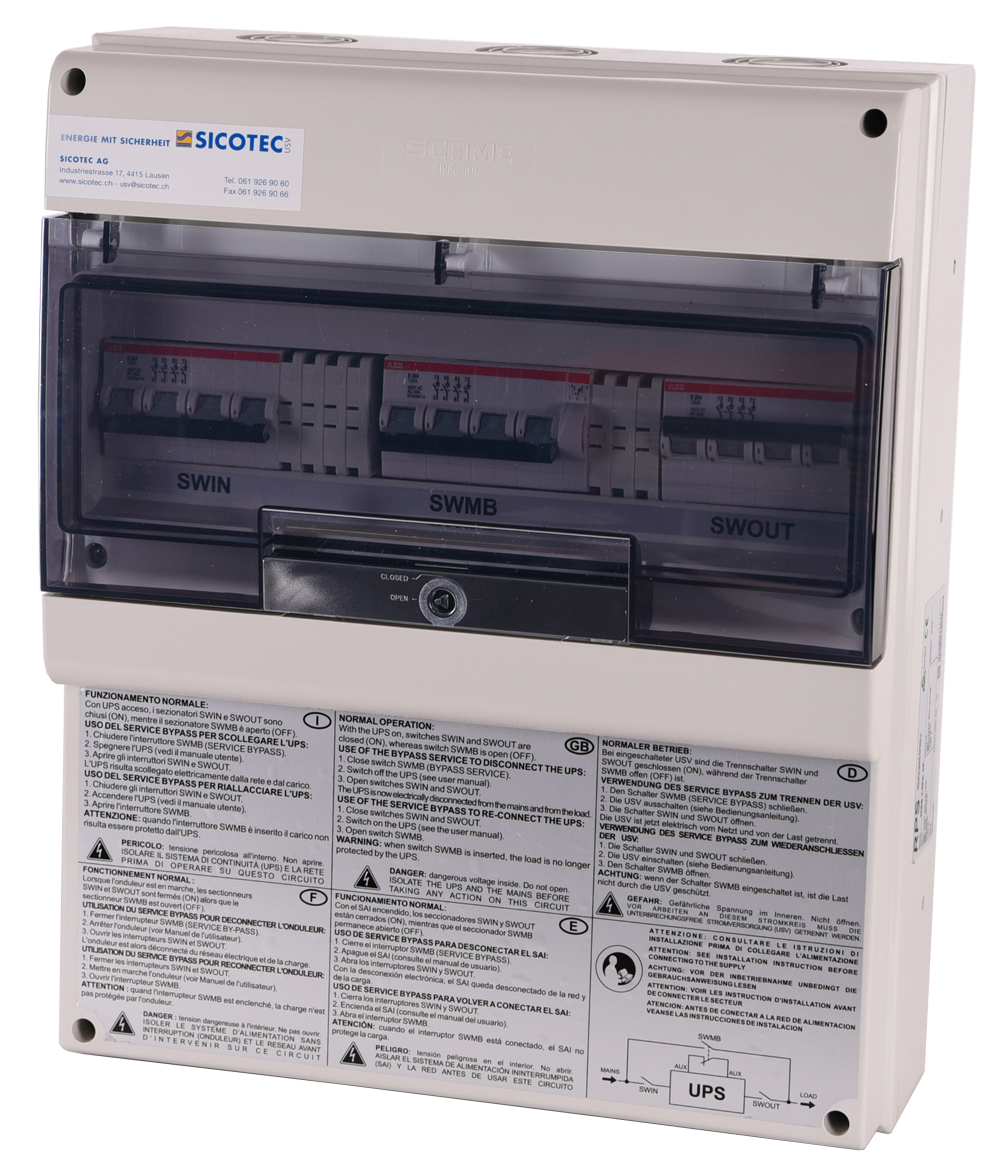

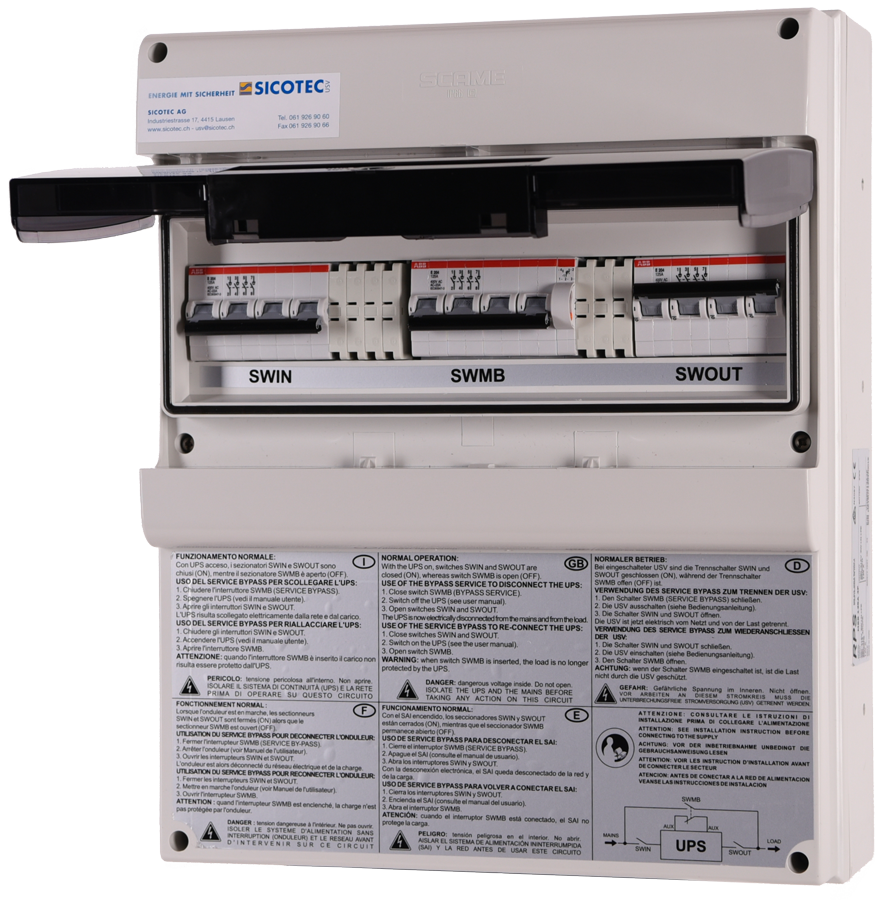

MBB 125A:

  • Externer Service Bypass bis 40 kVA
  • mit Hilfskontakt, für Wandmontage
  • für eine unterbrechungsfreie Umschaltung auf Netz
  • 4-polig, ausgelegt auf max. 125 A
  • inkl. Bypass Überwachungskontakt
  • in Wandgehäuse, Masse BxTxH: 330x140x400 mm, 3 kg
  • Kabelklemmen bis max. 10mm2
  • Hinweis: Montage nur durch Elektriker

MBB 400A:

  • Externer Service Bypass 160 bis 250 kVA
  • mit Hilfskontakt, für Wandmontage
  • für eine unterbrechungsfreie Umschaltung auf Netz
  • 4-polig, ausgelegt auf max. 400 A
  • inkl. Bypass Überwachungskontakt
  • in Wandgehäuse, Masse BxTxH: 800x250x1000 mm, 7 kg
  • Anschluss Kabelschuh M12
  • Hinweis: Montage nur durch Elektriker

Data Sheet MBB125

Kurzanleitung (de)

Bypass Schema Single Input MBB125

GM PRO/SE 10-20 kVA (3/1)
GM PRO/SE 10-40 kVA (3/3)
ADAPT-X 10-90 kVA (3/3)
Twin RT2 4-6 kVA (3/1)

Bypass Schema Dual Input MBB125

GM PRO/SE 10-20 kVA (3/1)
GM PRO/SE 10-40 kVA (3/3)

Zubehör-Typ: Service Bypass
Verfügbare Modelle: 125 A / 400 A
Kompatibilität: USV bis 250 kVA
Herstellergarantie: 2 Jahre
Garantieerweiterung: nicht möglich
